Geyper-man

Que tal chicos!!,

Acabo de adquirir oootro vehiculo para mis niños,jeje el helicoptero verde, esta en muy buenas condiciones salvo por la ultima parte de la cola del aleron, le falta la curva, pero...bueno...

El caso es que por lo demas, esta genial, pero al rotor, le falta justo la pieza central, que creo que es una ruda dentada ya que el eje tiene una rueda dentada metalica adherida y la palanquita que se pulsa también tiene forma de actuar con una rueda dentada, pues...ESA rueda que va entre la palanca y el eje de las aspas es la que me falta.

Creo que sería capaz de hacerla con una impresora 3D, pero necesito que alguien me mande unas fotos y poco mas para poder hacerlo.

Alguna ayudita por favor?

GRACIAS!!!!!!!!!!!!!!!!!!

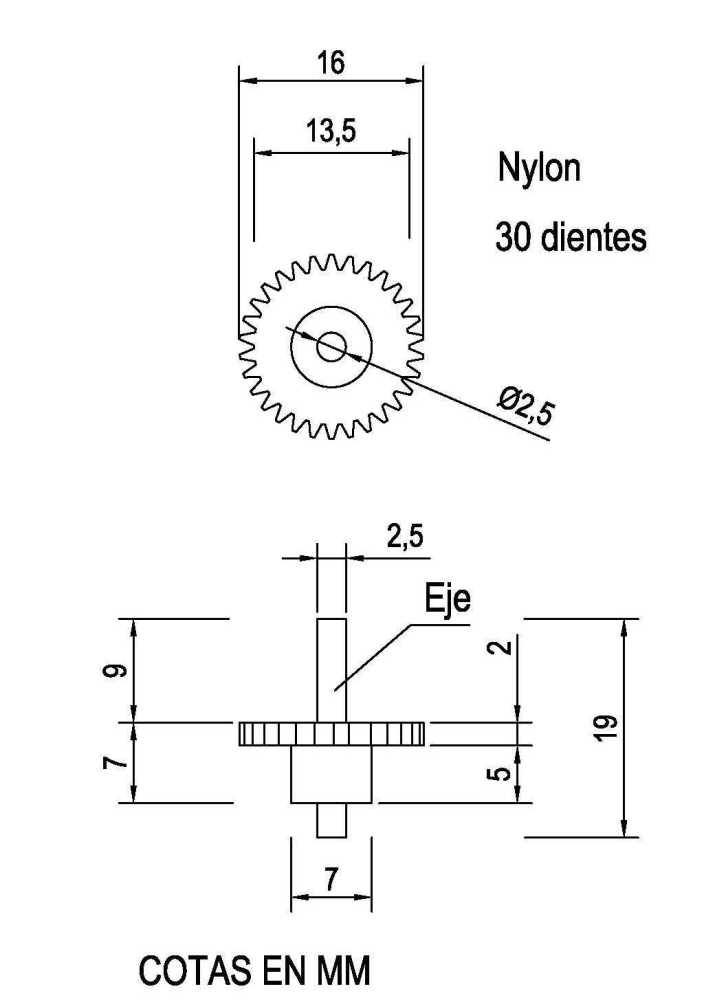

Aqui lo tienes, aunque en ABS es fácil que se te parta.

.................me acabo de levantar y.......sencillamente, no tengo palabras...buscaba una foto o algo parecido y me encuentro con ESTO!!, me he quedado atónito.......no podrías haberme dado nada mejor macho... y 1000 lo guardare como oro en paño.

Un abrazo tio!

EDITO:por casualidad no sabras donde hacerme con una rueda de estas, o donde encargarla...??gracias

Pues por razones obvias he estado buscando pero de momento no lo he localizado como engranaje comercial, pero sigo buscando.

vale, agradecido igualmente, pues, ya somos 2 buscando, si me hago con algo, no dudes que lo sabrás!!!

piernas escribió:Pues por razones obvias he estado buscando pero de momento no lo he localizado como engranaje comercial, pero sigo buscando.

Como saques el helicóptero ¡a mi me da un patatus! ... en el buen sentido.

Holaaaa.
Pues he desmontado el helicóptero del todo. Me falta la ruedecita de marras también.
¿Cómo acabó el tema en 2013? ¿Conseguisteis encontrarla o clonarla?
¡Gracias!

Recientemente he sacado mi Helicóptero de tráfico de la estanteria para limpiar y fotografiar. Sabia que le faltaba la rueda engranaje descrita en este post. En su dia lo consegui asi fue un regalo de alguien que lo tenia en un trastero desmontado , y el mecanismo del rotor abierto e incompleto a falta unicamente de esta corona. Como si en su dia alguien hubiera intentado repararlo y probablemte porque dicha pieza se romperia. No me ha importado estos años tenerlo sin funcionar el rotor pero aprovechando este post quisera saber si alguien encontró alguna solución o si alguien lo hizo via impresora 3d; han pasado 12 años desde el inicio de este post. Saludos

Si buscas en ebay engranajes con esas características probablemente los encuentres, hace unos años los había.

piernas escribió: ↑

19 May 2025, 23:11

Si buscas en ebay engranajes con esas características probablemente los encuentres, hace unos años los había.

si, estuve mirando y tambien en aliexpress. El problema no es el rodamiento en si que es facil, es ese eje que lleva. podria fabricarme uno recto y pegarlo al rodamiento dandole esas medidas pero no se como se comportaria en los extremos que van con la carcasa de la caja del mecanismo del rotor.

¿Con rodamiento te refieres al engranaje? El mecanismo no lleva rodamientos, es básicamente un piñon dentado y una cremallera que lo hace girar al pulsar. el eje del rodamiento entra en un orificio alargado que hace la función de embrague:
Si te refieres al ejecito del piñon es una simple varilla metálica, si no recuerdo mal del mismo diámetro que los palos de esquí. Si lo que te falta es la pieza de la cremallera esa es bastante más difícil de fabricar.

Muchisimas gracias Juanma por este segundo esquema. perdon por mi error, un rodamiento no lleva dientes . Si me refiero al piñon pieza nº3. Es que en el anterior esquema que pusiste me despistaba el tema del eje. Aqui ya lo tengo mas claro. Voy a ver si me lio y lo saco adelante. Gracias

piernas escribió: ↑

22 May 2025, 14:17

¿Con rodamiento te refieres al engranaje? El mecanismo no lleva rodamientos, es básicamente un piñon dentado y una cremallera que lo hace girar al pulsar. el eje del rodamiento entra en un orificio alargado que hace la función de embrague:


Si te refieres al ejecito del piñon es una simple varilla metálica, si no recuerdo mal del mismo diámetro que los palos de esquí. Si lo que te falta es la pieza de la cremallera esa es bastante más difícil de fabricar.

Como molan esas fichas, y cuando son auténticas ni te cuento

Anímo a que se publique un libro con todas las fichas de produccion y a su vez al lado foto a color de las referencias del catalogo correspondiente. Seria brutal ¡¡¡¡ sin texto, no necesitamos ''literatura'' solo imagenes.

Algo así nos estamos planteando precisamente, hacer algo muy gráfico. Por supuesto sin contextos históricos ni fábulas
